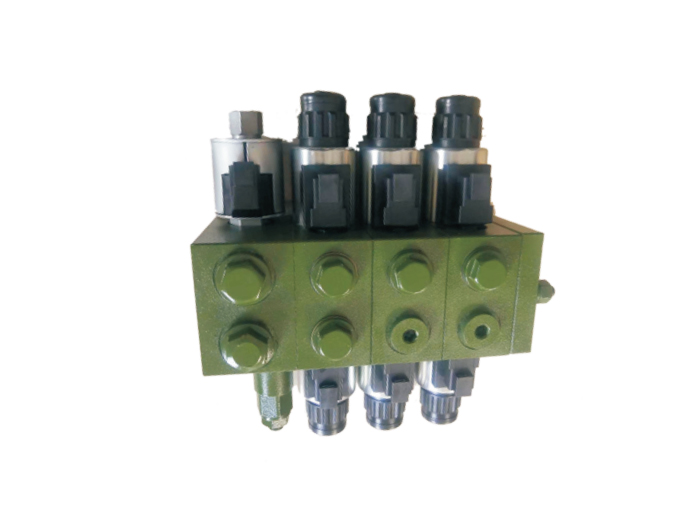

Kontrola szczegółów instalacji elektromagnetycznego zaworu wielodrogowego

Jakość montażu elektromagnetycznych zaworów wielodrogowych wpływa bezpośrednio na stabilność, szybkość reakcji i żywotność układów hydraulicznych. Poniżej przedstawiono kluczowe szczegóły wymagające ścisłej kontroli podczas instalacji, obejmujące wstępne przygotowanie, etapy instalacji, punkty uruchomienia i rozwiązywanie typowych problemów:

I. Przygotowania przedinstalacyjne

**Sprawdź parametry zaworu**

Upewnij się, że model zaworu, średnica nominalna, ciśnienie robocze (ciśnienie znamionowe/ciśnienie szczytowe) i natężenie przepływu odpowiadają systemowi.

Sprawdź, czy napięcie i prąd zaworu elektromagnetycznego (AC/DC) są zgodne z układem sterowania, aby uniknąć spalenia cewki.

Potwierdzić, że funkcje zaworu (funkcja położenia neutralnego, liczba suwaków) spełniają wymagania projektowe (np. typ O, typ Y, typ P itp.).

**Wyczyść rurociągi i olej**

Aby usunąć żużel spawalniczy, opiłki żelaza i inne zanieczyszczenia z rur, należy używać gazu pod wysokim ciśnieniem lub specjalistycznego sprzętu do płukania (zalecany jest poziom czystości NAS 1638 klasa 7 lub wyższy).

Nowy olej należy przefiltrować (element filtrujący 5~10 μm), aby zapobiec zatykaniu rdzenia zaworu przez cząstki stałe.

**Sprawdź uszczelki**

Sprawdź, czy materiały pierścienia uszczelniającego i uszczelki (np. NBR, FKM) są kompatybilne z olejem hydraulicznym (olej mineralny/woda-glikol itp.).

Przed montażem nałóż na uszczelki niewielką ilość oleju hydraulicznego, aby zapobiec ich rozerwaniu.

II. Kluczowe szczegóły podczas instalacji

Mocowanie i połączenie korpusu zaworu

Płaskość powierzchni montażowej: Chropowatość powierzchni montażowej bloku zaworów lub płyty podstawy musi wynosić ≤Ra 0,8 μm, a płaskość ≤0,01 mm/100 mm, aby uniknąć wycieków lub deformacji korpusu zaworu.

Kolejność dokręcania śrub: Dokręcaj etapami po przekątnej (np. zwiększając moment obrotowy w 2-3 etapach), odnosząc się do wartości momentu obrotowego podanych przez producenta (nadmierne dokręcenie spowoduje deformację korpusu zaworu).

Wyrównanie portu oleju: Upewnij się, że wlot i wylot są wyrównane z rurociągiem; nie ciągnij na siłę połączenia rurociągu.

Okablowanie zaworu elektromagnetycznego

Używaj kabli ekranowanych, aby zmniejszyć zakłócenia; upewnij się, że zaciski są dobrze zaciśnięte.

Zakres wahań napięcia cewki powinien być kontrolowany w zakresie ±10% (np. 21,6~26,4V dla systemu 24V DC).

Jeśli zespół zaworu jest sterowany pilotem, ciśnienie w obwodzie oleju sterującego należy sprawdzić osobno (zwykle 0,3 ~ 0,5 MPa).

Obróbka otworu spustowego oleju

Oddzielny otwór spustowy oleju (jeśli dotyczy) musi wracać bezpośrednio do zbiornika oleju, a rurociąg nie może być podciśnieniem; w przeciwnym razie rdzeń zaworu może nie zostać zresetowany.

W idealnym przypadku rura spustowa oleju powinna znajdować się niżej niż pozycja montażowa sterownika zaworu, aby uniknąć zasysania oleju.

III. Debugowanie i weryfikacja

Test bez obciążenia

Najpierw na krótko uruchom silnik i obserwuj, czy obroty pompy olejowej są prawidłowe, aby wyeliminować przedostawanie się powietrza do układu.

Ręcznie popchnij rdzeń zaworu (jeśli dostępne jest mechaniczne urządzenie awaryjne), aby sprawdzić, czy siłownik działa płynnie.

Test włączenia

Włączaj kolejno każdy obwód i słuchaj, czy słychać wyraźny dźwięk po włączeniu elektrozaworu (głuchy dźwięk oznacza zacięcie).

Zmierz wzrost temperatury cewki; wzrost temperatury ≤40℃ po 1 godzinie ciągłej pracy jest normalny.

Test obciążenia

Stopniowo zwiększaj ciśnienie w układzie do wartości znamionowej i sprawdzaj, czy na wszystkich złączach korpusu zaworu nie ma wycieków.

Sprawdź czas reakcji przełączania (zwykle ≤0,1 s) i powtarzalność.

IV. Typowe problemy i rozwiązania

Problem | Możliwa przyczyna | Rozwiązanie

Suwak zaworu nie zmienia kierunku | Przepalenie cewki elektromagnesu/niewystarczające napięcie | Wymień cewkę, sprawdź stabilność zasilania

Duży wyciek wewnętrzny | Zużycie/zanieczyszczenie i zakleszczenie suwaka zaworu | Zdemontować, oczyścić lub wymienić szpulę zaworu

Wibracje i hałas systemu | Rezonans rurociągu/wstrząs hydrauliczny | Dodaj akumulator lub wyreguluj kryzę tłumiącą

Opóźnienie przełączania | Lepkość oleju za wysoka/niewystarczające ciśnienie sterujące | Wymień na odpowiedni olej lub wyreguluj ciśnienie pilota

V. Zalecenia dotyczące konserwacji

Regularna kontrola: Sprawdzaj moment dokręcania śrub korpusu zaworu i stan uszczelnienia co 500 godzin.

Kontrola zanieczyszczeń: Wymieniać element filtrujący co 2000 godzin; utrzymywać czystość oleju na poziomie ISO 4406 18/16/13.

Zapas części zamiennych: priorytetowo traktuj gromadzenie cewek i uszczelek elektromagnesów, aby zminimalizować przestoje.

Wskazówka: W przypadku skomplikowanych zaworów wielodrogowych (takich jak zawory proporcjonalne, zawory wrażliwe na obciążenie) zaleca się skorzystanie z oprogramowania uruchomieniowego producenta w celu kalibracji parametrów. Jeżeli układ często ulega awariom, należy sprawdzić, czy działanie zaworu nie uległo pogorszeniu na skutek zbyt wysokiej temperatury oleju (>65℃) lub utlenienia oleju.
